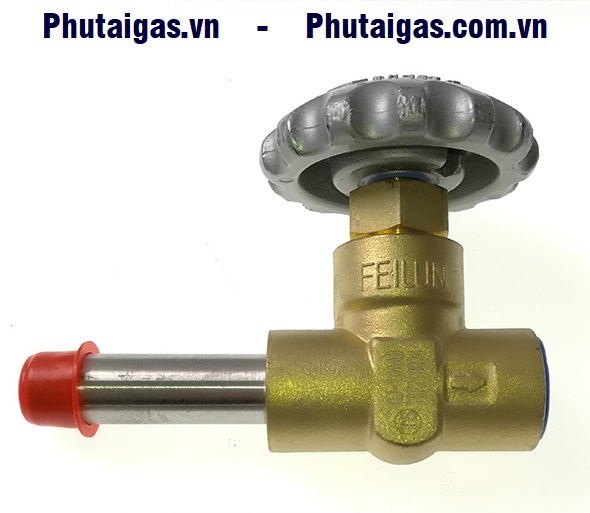

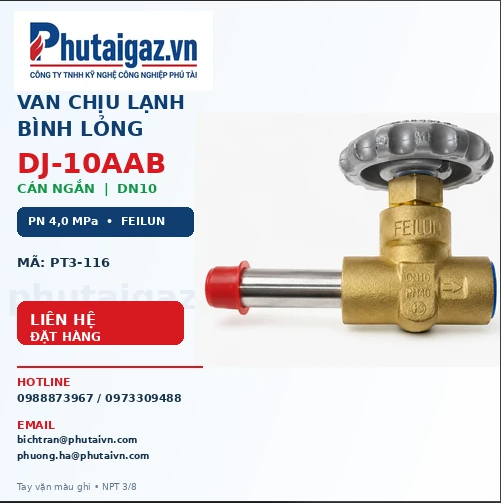

Van chịu lạnh bình lỏng DJ-10AAB DN10 – gọn, bền, dễ vận hành

• Van chịu lạnh DJ-10AAB, mã PT3-116, là van cầu cryogenic cán ngắn vận hành bằng tay quay. Thiết kế nhỏ gọn phù hợp cho bình chứa chất lỏng lạnh, bình Dewar và các cụm đường ống có không gian lắp đặt hạn chế. Cơ cấu van cầu hỗ trợ đóng/mở tuyến theo hướng dòng được đánh dấu trên thân van.
• Theo dữ liệu công bố của FEILUN, model DJ-10AAB có kích thước danh nghĩa DN10, áp suất danh nghĩa PN 4,0 MPa và nhiệt độ thiết kế -196 đến +85°C. Thân và trục dùng hợp kim đồng HPb59-1, tay quay hợp kim nhôm ZL102, các chi tiết làm kín chính dùng PCTFE. Cấu hình này được giới thiệu cho LNG, oxy lỏng, nitơ lỏng và argon lỏng khi toàn bộ hệ thống, độ sạch và hồ sơ lô hàng phù hợp.

1.GIỚI THIỆU SẢN PHẨM

Ưu điểm nổi bật

• Cấu trúc cán ngắn giúp giảm chiều cao lắp đặt, phù hợp bình lỏng và cụm van nhỏ gọn.
• Kích thước DN10, vận hành bằng tay quay, thao tác đóng/mở trực quan.
• Thân và trục HPb59-1; vật liệu làm kín chính PCTFE theo bảng vật liệu của nhà sản xuất.
• PN 4,0 MPa và nhiệt độ thiết kế tham chiếu -196 đến +85°C.
• Đầu ren NPT3/8 kết hợp đầu ống theo bảng kích thước, thuận tiện tích hợp đúng bản vẽ.
• Mã PT3-116 giúp đối chiếu nhanh khi yêu cầu báo giá, ảnh thực tế và chứng từ lô hàng.

Ứng dụng đề xuất

• Bình Dewar và bình chứa chất lỏng lạnh quy mô nhỏ.
• Nhánh cấp, xả hoặc cô lập trong cụm LNG, LO2, LN2 và LAr khi cấu hình được xác nhận.
• Skid, panel và cụm thiết bị cryogenic cần van DN10 có chiều cao gọn.
• Thay thế van cùng model sau khi đối chiếu ren, đầu ống, hướng dòng và kích thước lắp đặt.

2.THÔNG SỐ KỸ THUẬT

• Lưu ý áp suất: PN 4,0 MPa là cấp áp suất danh nghĩa được nhà sản xuất công bố; không tự động thay thế áp suất làm việc cho mọi môi chất và nhiệt độ. Kỹ sư phải xác nhận rating của đúng lô hàng và toàn tuyến.
• Hiệu chỉnh trang cũ: Trang PT3-116 hiện ghi +80°C, có LCO₂ và kết nối socket weld. Tài liệu FEILUN riêng cho DJ-10AAB công bố -196 đến +85°C, môi chất LNG/LO₂/LN₂/LAr và NPT3/8 kèm đầu ống Ø13/Ø17,1 mm; bài mới ưu tiên dữ liệu đúng model.

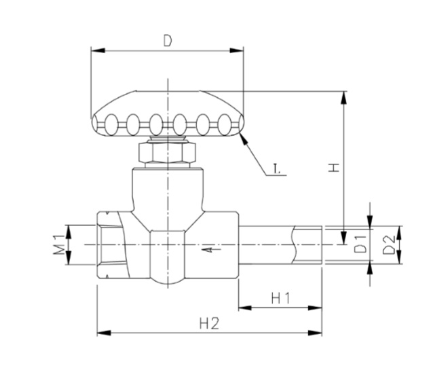

Kích thước tham chiếu theo bảng hãng

• Trước khi chế tạo đường ống: Các ký hiệu kích thước cần được đọc cùng bản vẽ chính thức. Hãy xác nhận dung sai, chiều sâu lắp, hướng dòng và kiểu đầu nối của đúng lô hàng DJ-10AAB.

3.CẤU TẠO, LỰA CHỌN VÀ ĐẶT HÀNG

Cấu tạo và nguyên lý hoạt động

• Khi xoay tay quay, trục van dịch chuyển đĩa đóng/mở theo phương dọc để thay đổi tiết diện dòng qua thân van. Ở vị trí đóng, bề mặt làm kín ép lên seat nhằm cô lập tuyến. Mũi tên đúc trên thân cho biết hướng dòng thiết kế và cần được tuân thủ khi lắp.
• Thiết kế cán ngắn tối ưu không gian nhưng đưa bộ chèn và tay quay gần vùng lạnh hơn dòng extended-bonnet. Vì vậy phải kiểm tra điều kiện đóng băng, bảo ôn, khoảng thao tác và nhiệt độ tại vị trí lắp thay vì chọn chỉ theo DN.

Thông tin cần cung cấp khi yêu cầu báo giá

• Model DJ-10AAB, mã nội bộ PT3-116 và số lượng.
• Môi chất, nhiệt độ nhỏ nhất/lớn nhất và áp suất làm việc – thiết kế của hệ thống.
• Ảnh tem, dấu đúc và bản vẽ lắp của van cần thay thế nếu có.
• Kiểu kết nối, ren NPT3/8, kích thước ống và dung sai lắp ghép.
• Tay quay màu ghi theo model DJ-10AAB; yêu cầu ảnh hàng thực tế trước khi chốt đơn.
• Yêu cầu thử kín, chứng chỉ vật liệu, truy xuất lô hàng và vệ sinh cho oxygen service.
• Nhận dạng tay quay màu ghi và cấu hình kỹ thuật

• Nhận dạng đúng biến thể: Màu ghi phù hợp bảng model DJ-10AAB, nhưng model, DN, vật liệu, kết nối, áp suất và hồ sơ lô hàng vẫn là căn cứ kỹ thuật chính.

4.LẮP ĐẶT, VẬN HÀNH VÀ AN TOÀN

Trình tự lắp đặt cơ bản

• Cô lập, xả áp và đưa hệ thống về nhiệt độ an toàn theo quy trình của cơ sở.
• Đối chiếu model, DN, vật liệu, áp suất, nhiệt độ, kết nối và hướng dòng với hồ sơ đã duyệt.
• Làm sạch đường ống; không để mạt kim loại, nước, dầu mỡ hoặc dị vật đi vào van.
• Lắp đúng chiều mũi tên trên thân; dùng dụng cụ tại vị trí chịu lực phù hợp, không siết bằng tay quay.
• Làm lạnh và tăng áp từ từ; kiểm tra rò rỉ theo phương pháp phù hợp môi chất.
• Xác nhận van đóng/mở hết hành trình, không kẹt và không có hiện tượng rò rỉ bất thường.

Nguyên tắc vận hành

• Dùng cho chức năng đóng/mở theo thiết kế; không dùng để điều tiết lâu dài nếu nhà sản xuất không cho phép.
• Không vượt giới hạn áp suất, nhiệt độ hoặc môi chất của lô hàng và toàn hệ thống.
• Không dùng lực quá mức hoặc nối dài tay quay khi van bị kẹt.
• Không tháo van, chèn kín hoặc phụ tùng khi còn áp suất hay còn môi chất lạnh.
• Thay van hoặc bảo dưỡng khi phát hiện rò rỉ, biến dạng, nứt, ăn mòn hay thao tác bất thường.

Yêu cầu đặc biệt với oxy lỏng

• Oxygen service: Không được mặc định van dùng được cho LO2 chỉ vì catalogue liệt kê môi chất. Van, đầu nối và toàn tuyến phải được xác nhận tương thích, làm sạch, đóng gói và kiểm soát nhiễm dầu mỡ theo quy trình oxy của dự án.
• Bảo quản và nghiệm thu
• Giữ nắp bảo vệ hai đầu cho đến khi lắp, bảo quản nơi khô sạch và tránh va đập tay quay.
• Lưu ảnh tem, serial/lot number, chứng chỉ và kết quả thử kín theo từng vị trí lắp.
• Nghiệm thu kích thước đầu nối và khả năng thao tác trước khi hoàn thiện bảo ôn.
• Tần suất kiểm tra phụ thuộc môi chất, chu kỳ nhiệt, số lần thao tác và yêu cầu của cơ sở.
