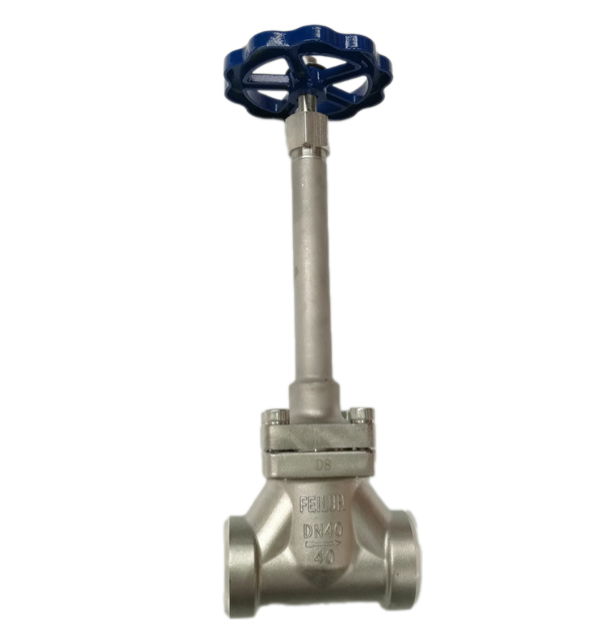

Van cầu lỏng chịu lạnh cán dài DN-40DY DN40

• DN-40DY là van cầu cryogenic cán dài dùng để đóng/mở dòng chất lỏng nhiệt độ thấp trong bồn, cụm đường ống và thiết bị công nghiệp. Cổ van kéo dài giúp đưa bộ chèn kín và tay vận hành ra xa vùng lạnh sâu, nhờ đó hạn chế ảnh hưởng trực tiếp của nhiệt độ thấp lên cơ cấu thao tác. Kết cấu van cầu tạo đường dòng có kiểm soát và phù hợp với chức năng cô lập tuyến khi lựa chọn, lắp đặt đúng điều kiện thiết kế.
• Sản phẩm có kích thước DN40, trọng lượng khoảng 4,2 kg và xuất xứ Trung Quốc. Mã hàng Phú Tài PT3-108 giúp khách hàng đối chiếu nhanh khi yêu cầu báo giá, bản vẽ hoặc chứng từ lô hàng.

1.GIỚI THIỆU SẢN PHẨM

Điểm nổi bật

• Thiết kế cán dài phù hợp môi trường lạnh sâu, tách tay van và vùng làm kín khỏi vị trí có nhiệt độ thấp nhất.
• Thân đúc CF8 và trục S30408/SUS304 có khả năng chống ăn mòn tốt trong nhiều hệ thống khí công nghiệp.
• Đĩa làm kín PCTFE là vật liệu thường dùng trong thiết bị cryogenic nhờ đặc tính ổn định ở nhiệt độ thấp.
• Áp suất làm việc tham chiếu 4,0 MPa và dải nhiệt độ thiết kế -196 đến +80 °C.
• Kích thước danh nghĩa DN40, phù hợp các nhánh cấp/xả chất lỏng lạnh sâu theo thiết kế đường ống.

Môi chất và ứng dụng

• Theo dữ liệu kỹ thuật tham chiếu của model, van có thể được lựa chọn cho oxy lỏng (LOX), nitơ lỏng (LN2), argon lỏng (LAr), CO₂ lỏng (LCO₂) và LNG khi toàn bộ vật liệu, độ sạch, cấp áp suất và quy trình của hệ thống phù hợp với từng môi chất.
• Bồn chứa và cụm hóa hơi khí công nghiệp lạnh sâu.
• Đường cấp/xả lỏng trên skid, trạm nạp và cụm van cryogenic.
• Tuyến công nghệ LOX, LN2, LAr, LCO₂ hoặc LNG có kích thước DN40.
• Hệ thống cần van cầu cán dài để thao tác ở vị trí cách nhiệt thuận lợi.

Lưu ý oxy: Thiết bị dùng cho LOX phải được xác nhận sạch cho dịch vụ oxy, không nhiễm dầu mỡ và dùng vật tư tương thích oxy. Không suy ra trạng thái oxygen-clean chỉ từ vật liệu SS304/CF8.

2.THÔNG SỐ KỸ THUẬT

Chất liệu / Material

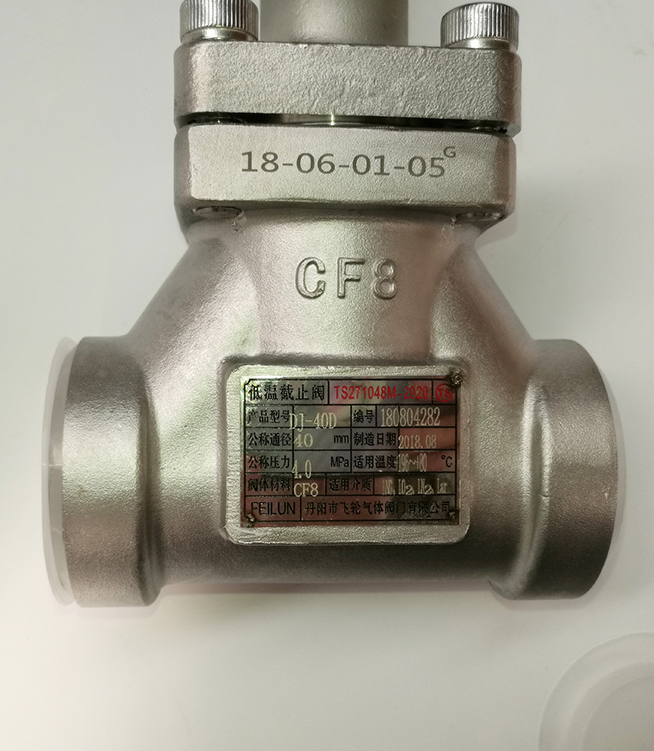

• Body Thân chính : CF8
• Stem Thân trụ : S30408
• Disc/ đĩa đóng mở : PCTFE

Áp suất, môi chất, nhiệt độ

• Working Pressure: (áp suất làm việc) : 4.0 Mpa
• Design temperature : (Nhiệt độ thiết kế) : -196 OC ~ +80 độ C
• Suitable medium : (Môi chất áp dụng) : LO2/LN2/LAr/LCO2/LNG
• Connection : (Kết nối): Socket weld hàn trực tiếp

Kích thước (Theo bản vẽ kích thước cơ sở)

• Đường kính tay vặn : D=125mm
• Đường kính lỗ trong : Do=40mm
• Đường kính lỗ hàn ống nồng: D1=49mm
• Tổng chiều cao van khi mở : H=360mm
• Chiều dài thân van : L=120mm
• Trọng lượng : Weight =4.2kg

• Điểm cần xác nhận: Tên tiếng Anh có cụm “flange type” mô tả kết cấu nắp/cổ van; dữ liệu kết nối đường ống của model DJ-40DY là socket weld. Không nên mặc định hai đầu nối ống là mặt bích nếu chưa kiểm tra bản vẽ hoặc sản phẩm thực tế.

Kích thước tham chiếu

Đối chiếu trước khi đăng/đặt hàng: DN-40DY là tên bán hàng; DJ-40DY là model kỹ thuật. Nguồn PT3-108 ghi 4,0 MPa và H mở 360 mm; Feilun ghi danh nghĩa 5,0 MPa và H mở 364 mm. Xác nhận tem/bản vẽ lô hàng và mã nội bộ PT3-108 trước khi đăng.

3.CẤU TẠO, NGUYÊN LÝ VÀ GIÁ TRỊ SỬ DỤNG

Vì sao van cryogenic cần cán dài?

• Ở nhiệt độ lạnh sâu, phần thân van và đầu nối có thể đóng băng bề mặt, co ngót vật liệu và làm thay đổi điều kiện làm kín. Cổ van kéo dài tạo khoảng cách nhiệt giữa khoang lưu chất với bộ chèn và tay quay, hỗ trợ giữ cơ cấu vận hành ở vùng nhiệt độ thuận lợi hơn. Thiết kế này không thay thế lớp bảo ôn, khoảng hở giãn nở hoặc quy trình làm lạnh từ từ của toàn hệ thống.

Nguyên lý đóng/mở

• Khi quay tay van, trục nâng hoặc hạ đĩa van theo phương dọc. Đĩa rời khỏi ghế để cho lưu chất đi qua và ép xuống ghế để ngắt dòng. Van cầu có tổn thất áp cao hơn van có đường dòng thẳng; kỹ sư cần kiểm tra lưu lượng, tổn thất áp và chiều dòng trên thân van trước khi chọn làm van điều tiết. Với dịch vụ lạnh sâu, ưu tiên thao tác từ từ để hạn chế sốc nhiệt và biến động áp suất.

Lợi ích khi chọn đúng cấu hình

• Giúp cô lập tuyến lỏng DN40 trong cụm bồn hoặc đường ống cryogenic.
• Hỗ trợ bố trí tay thao tác ngoài vùng bảo ôn hoặc vùng đóng băng mạnh.
• Dễ đối chiếu phụ tùng và chứng từ theo model DJ-40DY, mã PT3-108.
• Vật liệu inox và PCTFE phù hợp định hướng thiết bị lạnh sâu khi được nhà cung cấp xác nhận cho môi chất cụ thể.
